TQ-P偏心提取罐

偏心提取罐采用偏心出渣结构，出渣门偏移中心，适合出渣口受限的车间布局。

了解更多产品

产品详细介绍

偏心提取罐是一种结构特殊的提取设备，其最大特点是出渣门不在罐体正下方中心位置，而是向一侧偏移，形成偏心结构。这种设计主要为了解决特定车间布局下出渣空间受限的问题，同时在某些物料的出渣操作中也能提供便利。

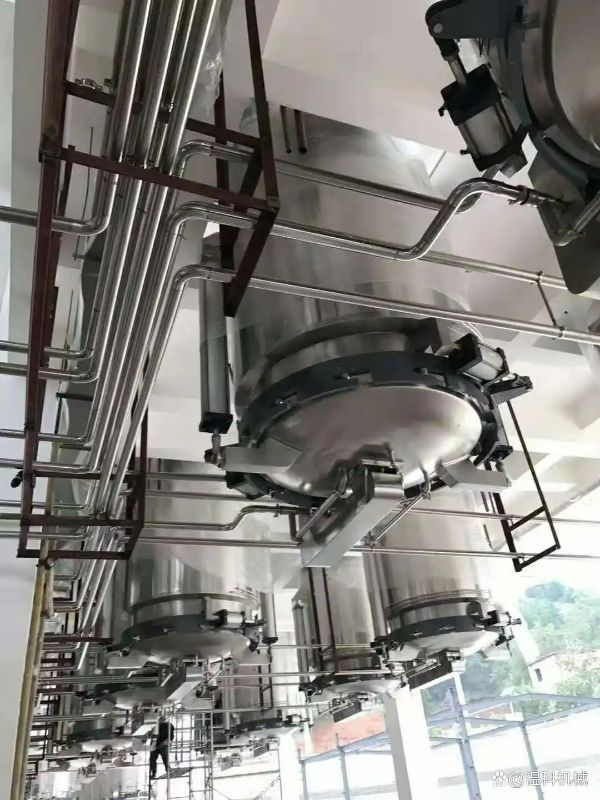

偏心提取罐的主体结构包括罐体、加热夹套、提取液循环系统、过滤装置以及独特的偏心出渣机构。罐体形状通常为直桶型或倒锥型，但底部封头设计为非对称结构，出渣口偏离中心轴线一定距离（通常偏移100-300mm）。出渣门采用气动或液压驱动，开启后药渣从侧面排出，而不是垂直下落。

偏心出渣机构的设计考虑了力学平衡和密封可靠性。虽然出渣口偏离中心，但通过特殊的铰链设计和平衡配重，出渣门能够均匀压紧在罐体法兰面上，保证密封不漏液。同时，偏心结构要求罐体底部过滤装置也需要相应调整，通常采用倾斜滤板或偏心布置的滤网，确保提取液能够顺利排出而不被药渣堵塞。

在加热系统方面，偏心提取罐的夹套设计需要避开偏心出渣机构，因此加热面积可能略小于同等容积的中心出渣罐。但通过优化夹套流道设计，仍能保证足够的传热效率。提取液循环系统从罐底最低点（通常位于偏心出渣口的对侧）抽出料液，送回罐顶喷洒。

偏心提取罐最核心的优势在于适应特殊车间布局。在一些厂房中，提取车间位于楼上，楼下空间有限或有其他设备占据正下方位置，无法安装垂直出渣的提取罐。偏心出渣使得药渣可以从侧面排出，通过溜槽或输送带运走，解决了空间受限的问题。此外，偏心出渣还便于在罐底布置其他设备，如提取液输送泵、管道阀门等，使车间布局更加紧凑。

偏心提取罐的制造难度和成本高于中心出渣的常规提取罐，主要体现在偏心封头的制作、偏心出渣门的密封设计以及整体结构的力学平衡方面。因此，偏心提取罐通常只在确实需要偏心出渣的场景中使用，一般车间布局仍优先选择中心出渣的常规提取罐。

在操作便利性方面，偏心提取罐的出渣操作与传统提取罐类似，操作人员只需按下出渣按钮，出渣门自动打开，药渣依靠重力滑入下方的接渣车或输送带中。由于出渣口偏离中心，接渣车的位置也需要相应调整，通常放置在偏心出渣口的正下方。

偏心提取罐的容积一般为1000升至6000升，材质为SUS304或SUS316L不锈钢，内壁镜面抛光，符合GMP要求。设备可配置PLC自动控制系统，实现全自动操作。

使用场景

偏心提取罐主要应用于车间空间受限、出渣口无法垂直向下的特殊场景，同时也适用于某些特殊物料的出渣操作。
场景一：楼上厂房空间受限
在老旧厂房改造或空间紧凑的工厂中，提取车间可能位于二楼或更高楼层。楼下可能是其他生产区域、通道或设备密集区，无法在提取罐正下方安装接渣车或设置出渣口。偏心提取罐将出渣口偏移至一侧，药渣从侧面排出，通过溜槽直接滑入位于车间边缘的接渣车或输送带中，完全避开了正下方的空间限制。例如，某中药厂在二楼改造时，楼下正好是一条参观通道，无法放置接渣车。采用偏心提取罐后，药渣从侧面排出，通过封闭溜槽直接落入一楼墙外的运渣车内，既解决了空间问题，又保持了参观通道的整洁。
场景二：罐底需要布置其他设备
在一些工艺流程复杂的生产线中，提取罐底部可能需要布置提取液输送泵、过滤器、管道阀门等设备。如果采用中心出渣，这些设备会与出渣门的位置冲突，导致操作不便或安全隐患。偏心提取罐将出渣口偏移至一侧，腾出了罐底中心区域的空间，可以集中布置其他辅助设备，使车间布局更加紧凑合理。例如，在某植物提取物工厂，提取罐下方需要安装自动排渣输送带和提取液暂存罐，偏心设计使这些设备能够有机整合，实现了提取、排渣、输送的一体化操作。
场景三：含油粘性物料的出渣优化
对于含油量高、粘性大的物料，如杏仁、火麻仁、芝麻等，药渣容易粘附在中心出渣口的密封面上，导致密封不严或出渣不畅。偏心提取罐的出渣口偏移后，药渣流向发生变化，可以减轻对密封面的直接冲击，同时偏心结构有助于药渣在重力作用下形成更有利的流动角度。在某些情况下，偏心出渣可以减少药渣在罐底的堆积，使出渣更加顺畅。
场景四：自动化生产线中的集成应用
在高度自动化的提取生产线中，多台提取罐可能并排布置，共用一套药渣输送系统。如果所有提取罐都采用中心出渣，药渣会垂直落入下方的共用输送带上，输送带需要贯穿整个生产线下方，给设备检修和地面清洁带来不便。偏心提取罐可以将出渣口统一朝向同一侧，所有药渣汇集到侧面的输送系统中，使输送带布置在车间侧墙附近，地面中央空间更加开阔，便于操作和清洁。
